Meu nome é Noda, técnico de vendas internas da Rittal Corporation.
Muito obrigado pelo seu tempo hoje.

A apresentação de hoje é um painel de controle 3D, projetado para economizar espaço no painel usando um layout tridimensional.

Um painel de controle é um painel com os equipamentos necessários colocados na placa intermediária de forma a economizar espaço.

Os dutos de cabos são usados ​​para montar desta forma em uma superfície plana.
Este é um painel de controle típico.

Defendemos, entre outros, este sistema de quadros Rittal TS8.

Estamos propondo usar não apenas o eixo XY, mas também o eixo z, e usar a profundidade para criar um arranjo 3D e assim por diante.

Nossa estrutura simétrica TS-8, com nossos trilhos padrão, pode ser configurada de várias maneiras diferentes, da esquerda para a direita, profundidade com profundidade e largura com largura.

Além disso, neste caso, utilizo os orifícios regulares desses trilhos para agrupar os cabos.

Em outras palavras, sem dutos é realizado.

O efeito de ductless significa que
Os dutos ficam a uma certa altura, entre os equipamentos, mas aumentam a possibilidade de acúmulo de calor.

O eixo z é colocado de forma que os dutos sejam eliminados para evitar o acúmulo de calor.

O que isso significa é que os projetistas devem considerar a capacidade de resfriamento necessária, obtida por cálculos térmicos, e o

A vantagem disso é que o interior da placa pode ser resfriado conforme o esperado.

O uso do eixo z também pode contribuir para a miniaturização da placa.

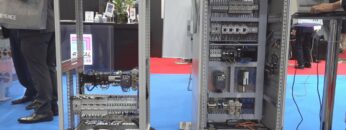

A prancha desta exposição tem a mesma configuração da prancha convencional que apresentei anteriormente, mas com a altura reduzida pela metade.

Essa configuração chamada “sem dutos”, que não usa uma placa intermediária, pode ser feita com metade do tamanho de um painel de controle convencional.

Então tem esse tipo de potencial.
Assim, se tomarmos uma perspectiva diferente da fabricação de painéis de controle convencionais, a fabricação pode contribuir para a miniaturização do painel.

Esperamos que você também considere este projeto e agradecemos antecipadamente.
