Rittal K.K.는 JIMTOF 2022에서 3D 배열에 의한 3D 제어반 소형화를 출전.
iwebhusayithi：https://www.rittal.com/jp-ja/content/ja/start/
제 이름은 Rittal Corporation의 내부 기술 영업부 Noda입니다.
오늘 시간 내주셔서 대단히 감사합니다.
오늘 시간 내주셔서 대단히 감사합니다.
오늘의 프레젠테이션은 3차원 레이아웃을 사용하여 패널 공간을 절약하도록 설계된 3D 제어판입니다.
제어판은 공간을 절약할 수 있도록 중간 보드에 필요한 장비를 배치한 패널입니다.
케이블 덕트는 평평한 표면에서 이러한 방식으로 조립하는 데 사용됩니다.
일반적인 제어판입니다.
일반적인 제어판입니다.
우리는 무엇보다도 이 Rittal TS8 프레임 시스템을 지지합니다.
우리는 XY축 뿐만 아니라 z축을 사용하고 깊이를 사용하여 3D 배열을 만드는 등을 제안하고 있습니다.
표준 레일이 있는 대칭 구조인 TS-8은 왼쪽에서 오른쪽으로, 깊이에서 깊이로, 너비에서 너비로 다양한 방식으로 구성할 수 있습니다.
또한 이 경우 이 레일의 일반 구멍을 사용하여 케이블을 함께 묶습니다.
즉, 덕트리스를 실현합니다.
덕트리스의 효과는
덕트는 장비 사이의 특정 높이에 있지만 열이 축적될 가능성이 높아집니다.
덕트는 장비 사이의 특정 높이에 있지만 열이 축적될 가능성이 높아집니다.
Z축은 열 축적을 방지하기 위해 덕트가 제거되는 방식으로 배치됩니다.
이것이 의미하는 바는 설계자가 열 계산으로 얻은 필요한 냉각 용량을 고려해야 한다는 것입니다.
이것의 장점은 보드 내부를 예상대로 냉각할 수 있다는 것입니다.
Z축의 사용은 보드의 소형화에도 기여할 수 있습니다.

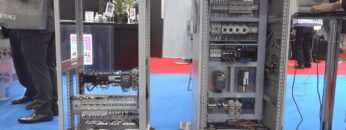

이번 전시의 기판은 앞서 소개한 기존 기판과 구성은 같지만 높이가 절반으로 줄었다.
미들 플레이트를 사용하지 않는 이른바 ‘덕트 프리’ 구성으로 기존 제어반의 절반 크기로 만들 수 있다.
그래서 그것은 그런 종류의 잠재력을 가지고 있습니다.
따라서 기존의 제어반 제조와 다른 관점에서 보면 제조는 패널의 소형화에 기여할 수 있습니다.
따라서 기존의 제어반 제조와 다른 관점에서 보면 제조는 패널의 소형화에 기여할 수 있습니다.
이 프로젝트도 고려해 주시길 바라며, 미리 감사드립니다.
