La présentation d’aujourd’hui est un panneau de commande 3D, conçu pour économiser de l’espace sur le panneau en utilisant une disposition en trois dimensions.

Un panneau de commande est un panneau avec l’équipement nécessaire placé sur le panneau central de manière à économiser de l’espace.

Les chemins de câbles sont utilisés pour assembler de cette façon sur une surface plane.
Il s’agit d’un panneau de contrôle typique.

Nous préconisons, entre autres, ce système de cadre Rittal TS8.

Nous proposons d’utiliser non seulement l’axe XY mais aussi l’axe z, et d’utiliser la profondeur pour créer un arrangement 3D, et ainsi de suite.

Notre structure symétrique TS-8, avec nos rails standard, peut être configurée de différentes manières, de gauche à droite, de profondeur à profondeur et de largeur à largeur.

De plus, dans ce cas, j’utilise les trous réguliers de ces rails pour regrouper les câbles.

En d’autres termes, sans conduit est réalisé.

L’effet sans conduit signifie que
Les conduits sont à une certaine hauteur, entre les équipements, mais ils augmentent la possibilité d’accumulation de chaleur.

L’axe z est placé de manière à ce que les conduits soient éliminés pour éviter l’accumulation de chaleur.

Cela signifie que les concepteurs doivent tenir compte de la puissance frigorifique requise, obtenue par des calculs thermiques, et de la

L’avantage est que l’intérieur de la carte peut être refroidi comme prévu.

L’utilisation de l’axe z peut également contribuer à la miniaturisation de la carte.

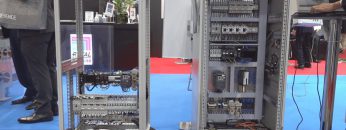

La planche de cette exposition a la même configuration que la planche conventionnelle que j’ai présentée plus tôt, mais avec une hauteur réduite de moitié.

Cette configuration dite “sans conduit”, qui n’utilise pas de plaque médiane, peut être réduite de moitié par rapport à un panneau de commande conventionnel.

Il a donc ce genre de potentiel.
Ainsi, si l’on adopte une perspective différente de la fabrication de panneaux de contrôle conventionnels, la fabrication peut contribuer à la miniaturisation du panneau.

Nous espérons que vous considérerez également ce projet et vous en remercions d’avance.
