Rittal K. K. exhibió Miniaturización del panel de control 3D por arreglo 3D en JIMTOF 2022.
sitio web：https://www.rittal.com/jp-ja/content/ja/start/
Mi nombre es Noda, Technical Inside Sales, Rittal Corporation.
Muchas gracias por su tiempo hoy.
Muchas gracias por su tiempo hoy.
La presentación de hoy es un panel de control 3D, diseñado para ahorrar espacio en el panel usando un diseño tridimensional.
Un panel de control es un panel con el equipo necesario colocado en el tablero intermedio de tal manera que ahorra espacio.
Los conductos de cables se utilizan para ensamblar de esta manera sobre una superficie plana.

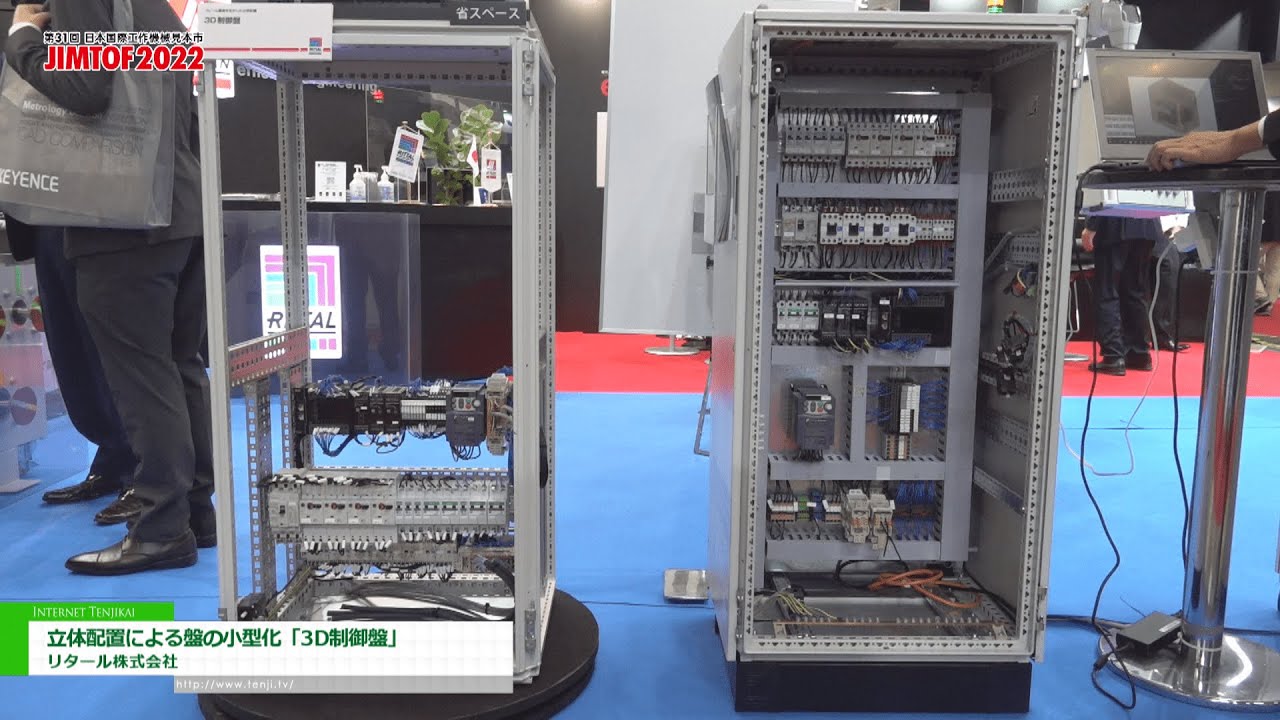

Este es un panel de control típico.
Este es un panel de control típico.
Defendemos, entre otros, este sistema de cuadro Rittal TS8.
Proponemos usar no solo el eje XY sino también el eje z, y usar la profundidad para crear un arreglo 3D, y así sucesivamente.
Nuestra estructura simétrica TS-8, con nuestros rieles estándar, se puede configurar de muchas maneras diferentes, de izquierda a derecha, de profundidad a profundidad y de ancho a ancho.
Además, en este caso, utilizo los orificios normales de estos rieles para agrupar los cables.
En otras palabras, se realiza sin conductos.
El efecto de ductless significa que
Los ductos están a cierta altura, entre equipos, pero aumentan la posibilidad de acumulación de calor.
Los ductos están a cierta altura, entre equipos, pero aumentan la posibilidad de acumulación de calor.
El eje z está colocado de forma que se eliminen los conductos para evitar la acumulación de calor.
Lo que esto significa es que los diseñadores tienen que considerar la capacidad de enfriamiento requerida, obtenida por cálculos térmicos, y la
La ventaja de esto es que el interior de la placa se puede enfriar como se esperaba.
El uso del eje z también puede contribuir a la miniaturización del tablero.
El tablero de esta exhibición tiene la misma configuración que el tablero convencional que presenté anteriormente, pero con la altura reducida a la mitad.
Esta configuración denominada “sin conductos”, que no utiliza una placa intermedia, puede tener la mitad del tamaño de un panel de control convencional.
Así que tiene ese tipo de potencial.
Así, si adoptamos una perspectiva diferente a la fabricación convencional de paneles de control, la fabricación puede contribuir a la miniaturización del panel.
Así, si adoptamos una perspectiva diferente a la fabricación convencional de paneles de control, la fabricación puede contribuir a la miniaturización del panel.
Esperamos que usted considere este proyecto también, y gracias de antemano.
