Rittal K.K. stellte 3D-Bedienfeldminiaturisierung durch 3D-Anordnung bei JIMTOF 2022 aus.
Webseite：https://www.rittal.com/jp-ja/content/ja/start/
Mein Name ist Noda, Technischer Innendienst, Rittal Corporation.
Vielen Dank für Ihre Zeit heute.
Vielen Dank für Ihre Zeit heute.
Bei der heutigen Präsentation handelt es sich um ein 3D-Bedienfeld, das durch die Verwendung eines dreidimensionalen Layouts Platz auf dem Bedienfeld spart.
Ein Bedienfeld ist ein Panel mit den notwendigen Geräten, das platzsparend auf der Mittelplatte platziert ist.
Die Kabelkanäle werden verwendet, um diese Weise auf einer ebenen Fläche zu montieren.
Dies ist ein typisches Bedienfeld.
Dies ist ein typisches Bedienfeld.
Wir plädieren unter anderem für dieses Rahmensystem Rittal TS8.
Wir schlagen vor, nicht nur die XY-, sondern auch die Z-Achse zu verwenden und die Tiefe zu verwenden, um eine 3D-Anordnung zu erstellen, und so weiter.
Unsere TS-8, symmetrische Struktur, mit unseren Standardschienen, kann auf viele verschiedene Arten konfiguriert werden, von links nach rechts, Tiefe zu Tiefe und Breite zu Breite.
Außerdem verwende ich in diesem Fall die regelmäßigen Löcher in diesen Schienen, um die Kabel zu bündeln.
Mit anderen Worten, es wird kanallos realisiert.
Die Wirkung von Ductless bedeutet das
Kanäle befinden sich auf einer bestimmten Höhe zwischen den Geräten, erhöhen jedoch die Möglichkeit eines Wärmestaus.
Kanäle befinden sich auf einer bestimmten Höhe zwischen den Geräten, erhöhen jedoch die Möglichkeit eines Wärmestaus.
Die z-Achse ist so platziert, dass die Kanäle eliminiert werden, um einen Wärmestau zu vermeiden.
Dies bedeutet, dass die Konstrukteure die erforderliche Kühlleistung berücksichtigen müssen, die sich aus thermischen Berechnungen ergibt, und die
Dies hat den Vorteil, dass das Innere der Platine erwartungsgemäß gekühlt werden kann.
Auch die Verwendung der z-Achse kann zur Miniaturisierung der Platine beitragen.

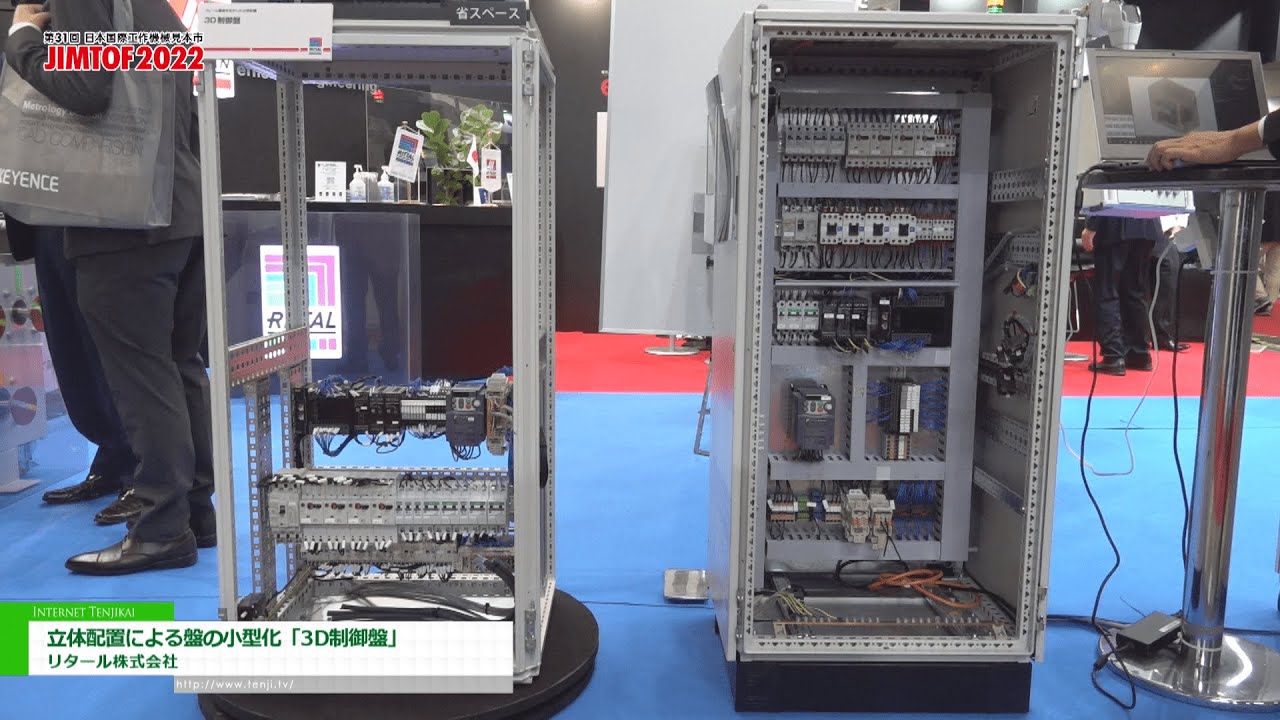

Das Board in diesem Exponat hat die gleiche Konfiguration wie das herkömmliche Board, das ich zuvor vorgestellt habe, aber mit einer um die Hälfte reduzierten Höhe.
Diese sogenannte “kanalfreie” Konfiguration, die keine Mittelplatte verwendet, kann halb so groß wie ein herkömmliches Bedienfeld gemacht werden.
Es hat also ein solches Potenzial.
Betrachtet man also eine andere Perspektive als die herkömmliche Schalttafelfertigung, so kann die Fertigung zur Miniaturisierung der Schalttafel beitragen.
Betrachtet man also eine andere Perspektive als die herkömmliche Schalttafelfertigung, so kann die Fertigung zur Miniaturisierung der Schalttafel beitragen.
Wir hoffen, dass Sie dieses Projekt ebenfalls in Betracht ziehen und danken Ihnen im Voraus.
